Activités III)

Activité III.01

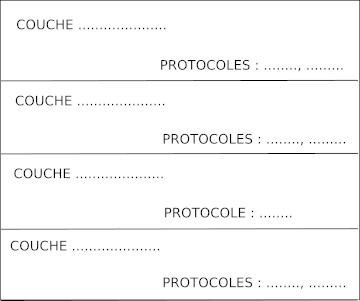

Complétez le schéma ci-dessous avec les termes suivants :

HTTP, APPLICATION, INTERNET, FTP, TCP, ACCÈS RÉSEAU, UDP, WIFI, TRANSPORT, IP, ETHERNET

Activité III.02

Après la théorie, passons maintenant à la pratique. Il est un peu difficile de mettre en place un réseau pour effectuer quelques tests. À la place, nous allons utiliser un simulateur de réseau. Il existe différents types de simulateurs : du plus simple au plus "professionnel". Nous allons utiliser un simulateur relativement simple à prendre en main, mais suffisamment performant : Filius

Avant de visionner une petite vidéo qui devrait vous aider à prendre en main Filius, quelques petites indications

Nous allons utiliser deux commandes dans la vidéo :

  • ipconfig qui permet de connaitre la configuration réseau de la machine (adresse IP, adresse MAC...) sur laquelle est exécutée cette commande ("ipconfig" est une véritable commande sous Windows de Microsoft, sous les systèmes de type Unix (Linux ou macOS par exemple), la commande équivalente est "ifconfig")

  • ping qui permet d'envoyer des paquets de données d'une machine A vers une machine B. Si la commande est exécutée sur la machine A, le ping devra être suivi par l'adresse IP de la machine B (par exemple, si l'adresse IP de B est "192.168.0.2", on aura ping 192.168.0.2)

Autre chose à retenir, vous allez peut-être apercevoir dans cette vidéo un "netmask" (masque de réseau en français), vous devez juste savoir que :

  • pour une adresse du type a.b.c.d/8, on a un netmask qui est "255.0.0.0"

  • pour une adresse du type a.b.c.d/16, on a un netmask qui est "255.255.0.0"

  • pour une adresse du type a.b.c.d/24, on a un netmask qui est "255.255.255.0"

Vous pouvez maintenant visionner la vidéo :

https://www.youtube.com/watch?v=nzuRSOwdF5I

En utilisant Filius, créez un réseau de 4 machines (M1, M2, M3 et M4). L'adresse IP de la machine M1 est 192.168.1.1/24, choisissez les adresses IP des machines M2, M3 et M4.

Effectuez un ipconfig sur la machine M1 afin de vérifier son adresse IP et de déterminer son adresse MAC (adresse physique)

Effectuez un ping de la machine M2 vers la machine M4.

Activité III.03

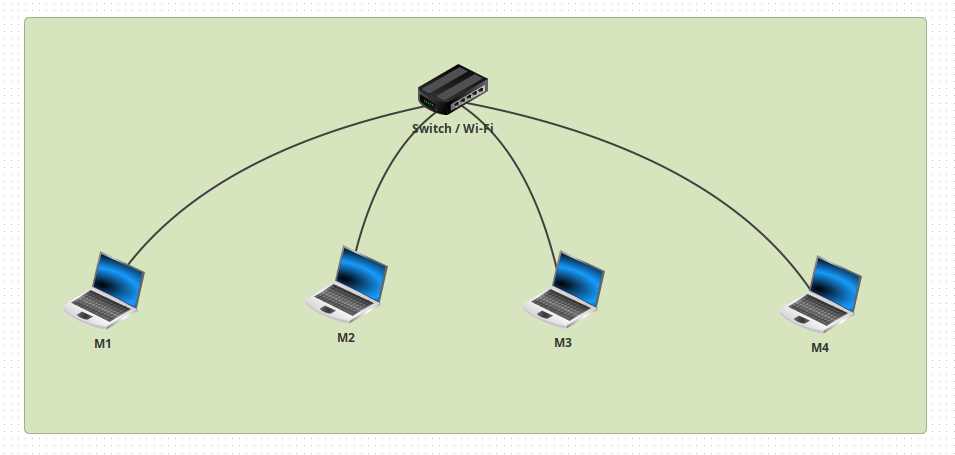

En utilisant Filius, créez un réseau de 4 machines (M1, M2, M3 et M4). L'adresse IP de la machine M1 est 192.168.1.1/24, choisissez les adresses IP des machines M2, M3 et M4.

Effectuez un ipconfig sur la machine M1 afin de vérifier son adresse IP et de déterminer son adresse MAC (adresse physique)

Effectuez un ping de la machine M2 vers la machine M4.

Activité III.04

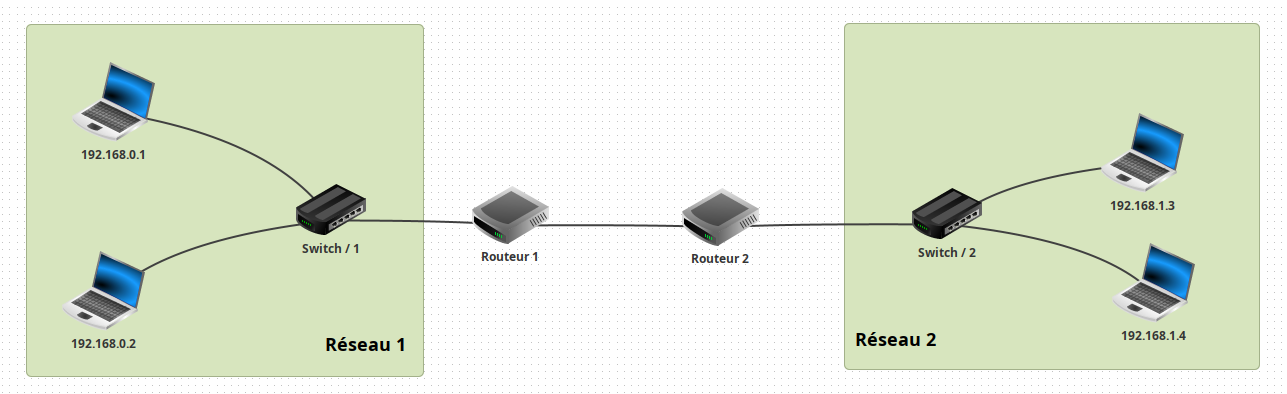

Réaliser avec Filius le montage ci-dessus contenant deux réseaux reliés par deux routeurs en routage automatique.

  • Noter que les noms des ordinateurs sont leurs IP.
  • On utilisera le mode Documentation pour schématiser les deux sous-réseaux. On ajoutera des blocs et du texte.
  • Chaque routeur possède deux interfaces (cartes réseaux) dont il faudra bien choisir les IP.
  • Configurer les deux routeurs en cochant "routage automatique"

Activité III.05

On reprend l'exemple précédent mais cette fois-ci, on enlève l'option "Routage automatique" dans chaque chaque routeur. Il faut alors rajouter une ligne dans chaque table de routage.

Par exemple, pour le routeur 1 d'interface 192.168.1.254 et 192.168.10.1. on rajoute une ligne avec :

  • IP de destination : 192.168.1.0
  • Masque : 255.255.255.0
  • Passerelle suivante : 192.168.1.2 (interface du routeur 2)
  • Via l'interface : 192.168.10.1

Activité III.06

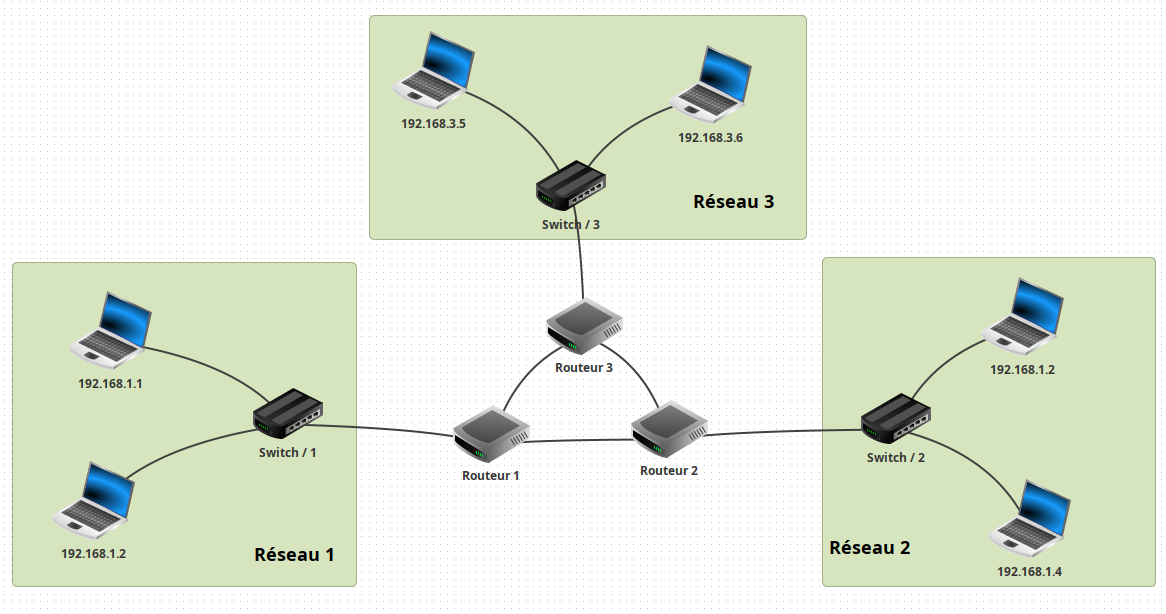

Sans utiliser le routage automatique, faire en sorte que la communication soit possible entre deux ordinateurs quelconques de ce montage.

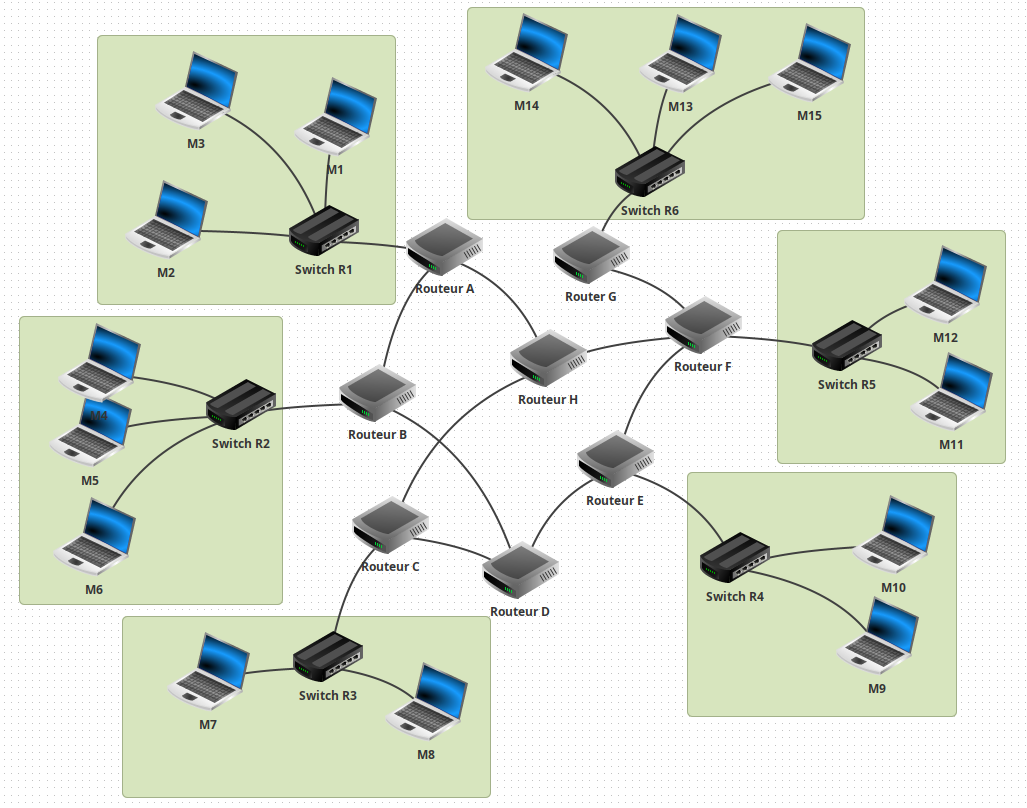

Activité III.07

0) Récupérer le fichier correspondant.

1) Récupérer les adresses IP des machines M14 et M9.

2) En mode simulation, faire un ping de la machine M14 vers M9 pour vérifier la connexion.

Faire un traceroute de la machine M14 vers M9 . Noter le chemin parcouru pour aller de M14 vers M9 .

3) Supprimer le câble réseau (clic droit sur le câble) qui relie le routeur F au routeur E (simulation de panne) et refaire un traceroute de M14 et M9.

Attendre un peu pour que les tables de routage des routeurs se mettent à jour.

Que constate-t-on ?

Activité III.08

Le but de cet exercice est de voir l'intérêt d'un serveur DNS (Domain Name System). C'est ce service qui fait la liaison entre des noms de domaine et des adresses IP.

Dans cette simulation, on attribuera uniquement à chaque IP locale un nom, ce qui n'est pas le cas en réalité.

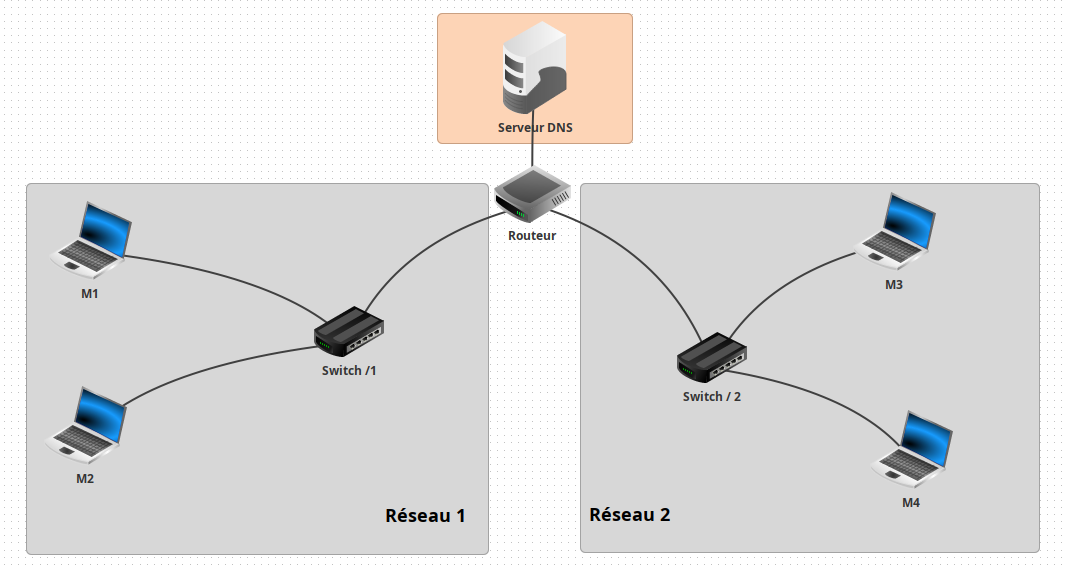

Reproduire le montage ci-dessus.

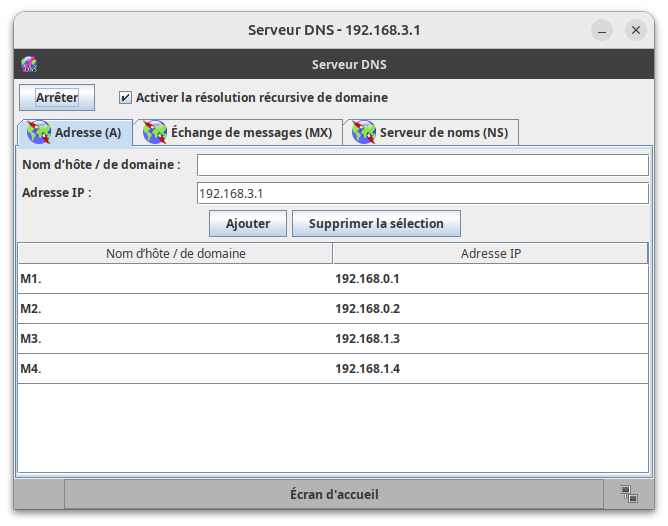

  • Sur l'ordinateur extérieur aux réseaux, on installe un serveur DNS que l'on doit configurer :

  • On peut alors faire des ping en utilisant les noms indiquer dans la configuration.

Activité III.09

Le but de cet exercice est de voir l'intérêt d'un serveur DHCP (Dynamic Host Configuration Protocol). Comme son nom l'indique, ce protocole est chargé d'attribuer dynamiquement des adresses IP aux machines, à l'intérieur d'une place que l'on fixe.

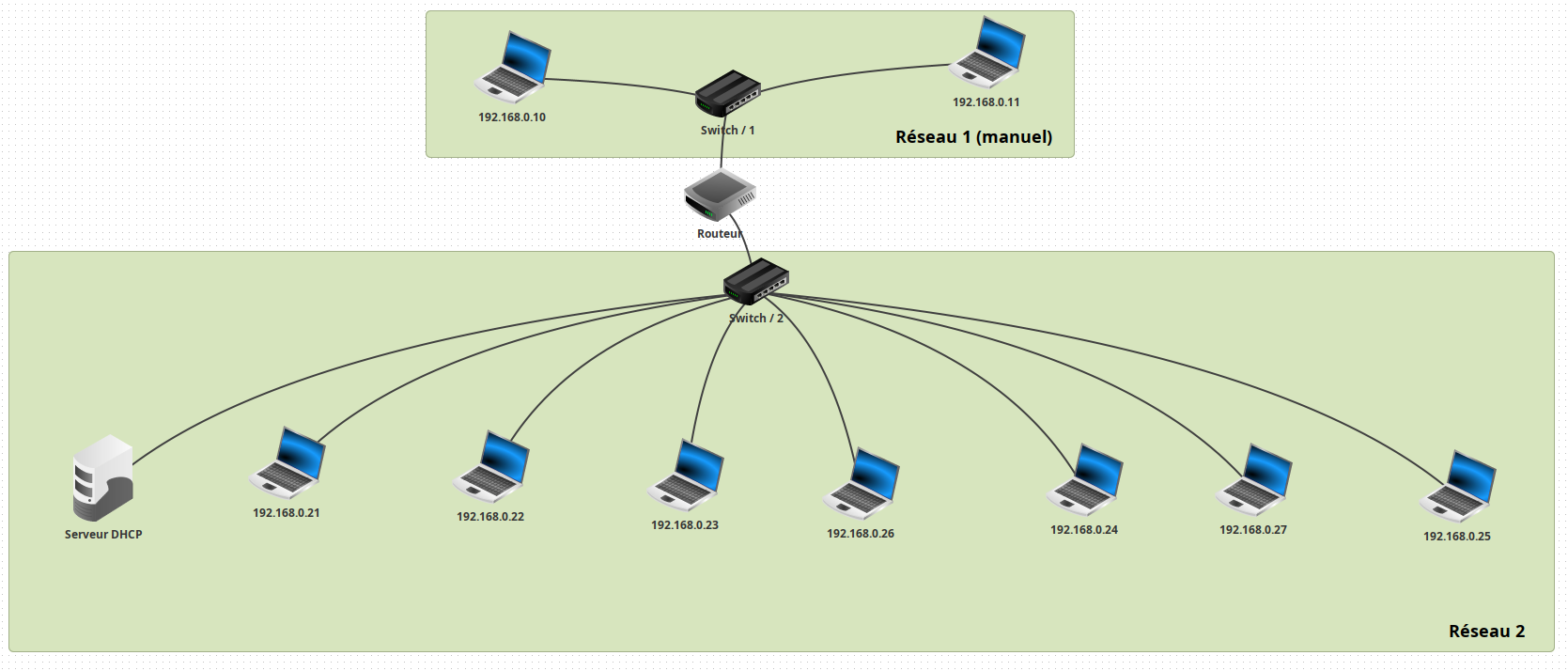

Reproduire le montage ci-dessus.

  • Le réseau est à paramétrer normalement.
  • Dans le réseau 2, les seuls réglages pour les ordinateurs portables et de cocher "Adresse automatique par serveur DHCP" et "Utiliser l'adresse IP comme nom".

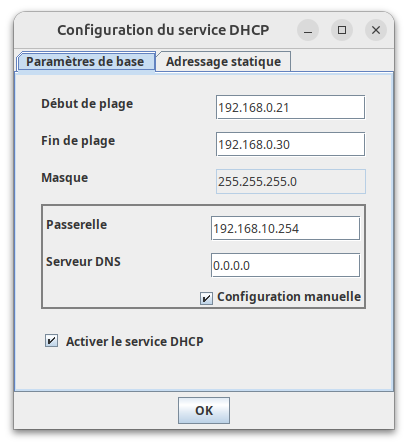

  • Dans le réseau 2, à partir de l'ordinateur, on configure un serveur DHCP :

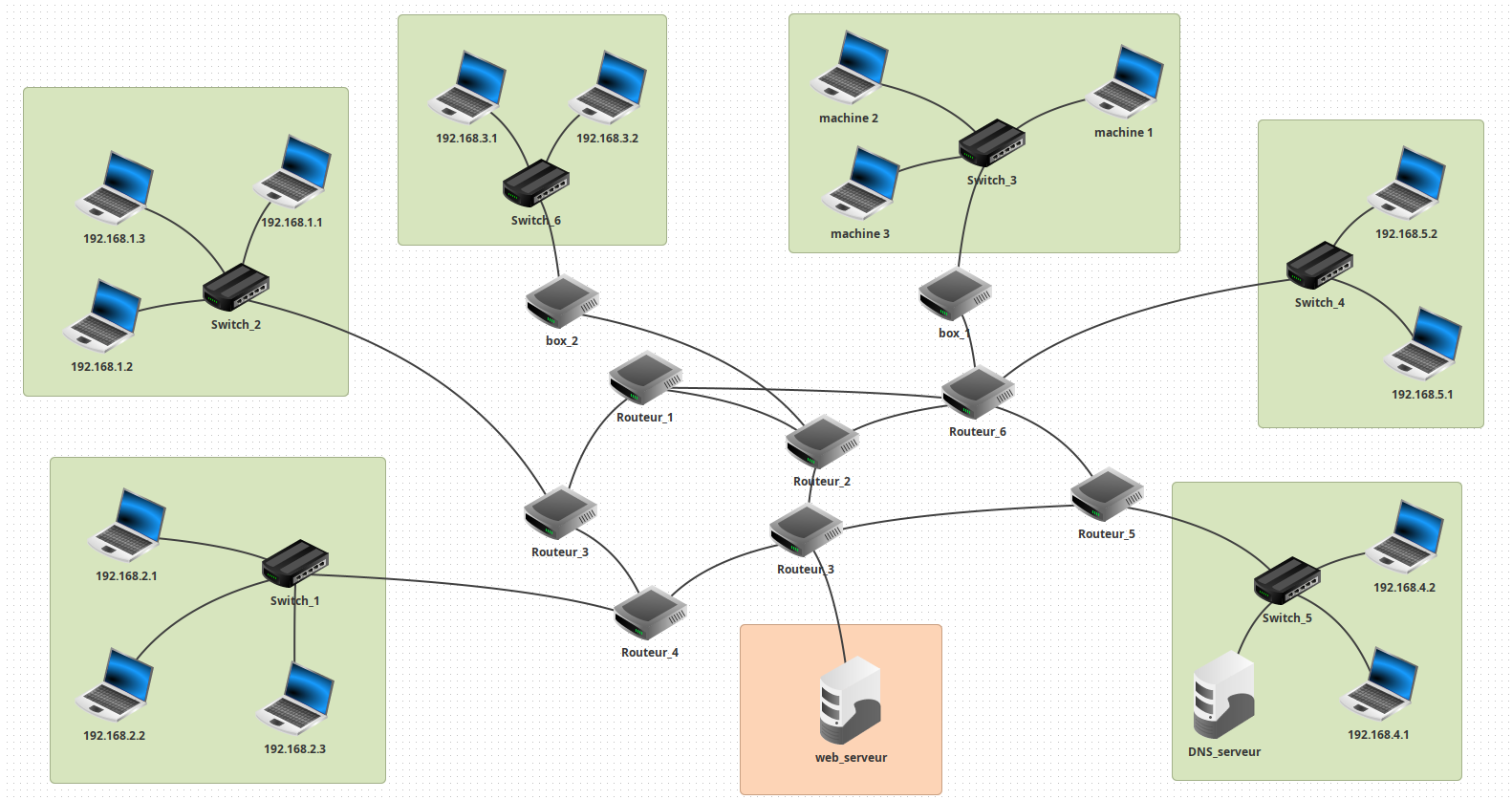

Activité III.10

0) Récupérer le fichier correspondant.

1) Il y a un serveur web. Identifier ce serveur et récupérer son adresse IP. Penser à démarrer ce serveur web.

2) Il y a un serveur DNS. Identifier ce serveur et récupérer son adresse IP. Penser à démarrer ce serveur DNS.

3) La machine 192.168.1.1 ne peut pas joindre la machine 192.168.2.3 . Trouver l'erreur.

4) Quel est le nom de domaine associé au serveur web ?

5) Sur la machine 192.168.3.2, nous avons installé un navigateur web. Que faut-il renseigner pour accéder au serveur web par son nom de domaine ?

6) Dans l'espace du Switch_3, il y a des erreurs de configuration réseau. Les trouver.

7) Modifier la page index du serveur web. Faire des tests.

8) Modifier le nom de domaine du serveur web. Faire des tests.
